Transport i logistikaFlexMax – dve, tri ili četiri palete na jednom paletnom mestu.
Aluminijumski okviri sa ugrađenim trakama omogućavaju da neslagljivu robu bezbedno složite jednu iznad druge – bez pritiska na robu ili ambalažu. Isti kamion ili kontejner, više tereta po vožnji.
Više tereta po vožnji, manje oštećenja
Više tereta po vožnji

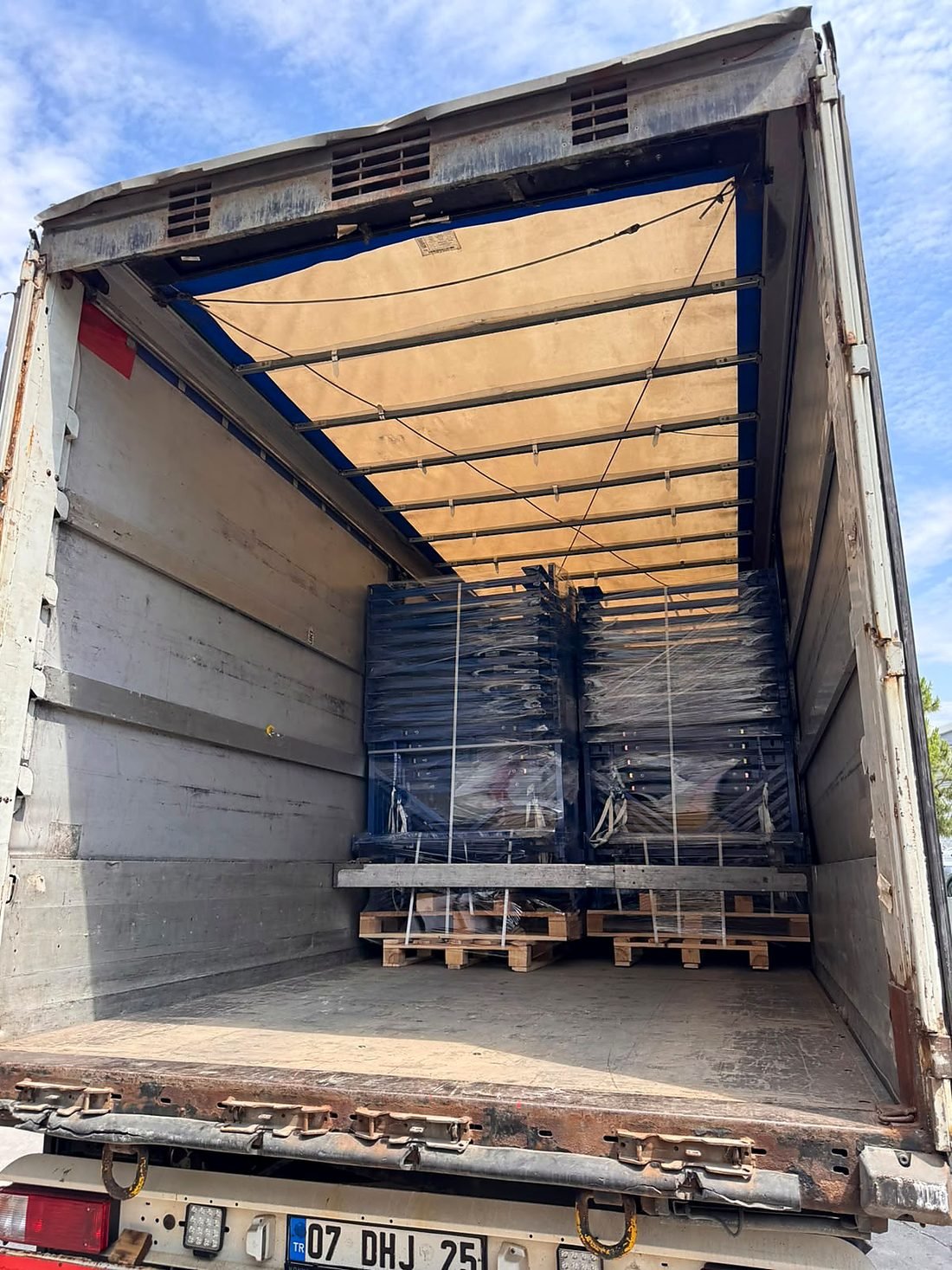

Iskoristite punu visinu prikolice, kontejnera i frigo-sanduka umesto praznog prostora.
Bez pritiska na robu
Svaka paleta ima sopstvenu nosivu zonu – pogodno za robu koja se ne sme slagati.
Stabilno na putu
Čvrsta stabilnost u drumskom, pomorskom i železničkom transportu.
Manje oštećenja
Traka drži palete uz okvir – nema pomeranja tereta tokom vožnje.
Za robu koja viri van palete
Sistem prihvata i neuobičajene oblike i dimenzije tereta.
Manje vožnji, manje CO₂
Manje kamiona za isti obim robe i manje „poslednjih paleta“ koje ne staju.
Dva okvira. Poprečni nosači. Jedna traka.
Komplet čine dva identična okvira koja se guraju uz (i delimično ispod) donju paletu. Poprečni nosač stvara drugi nivo, a ugrađena uvlačiva traka sa račnom dijagonalno povezuje okvire i učvršćuje palete.

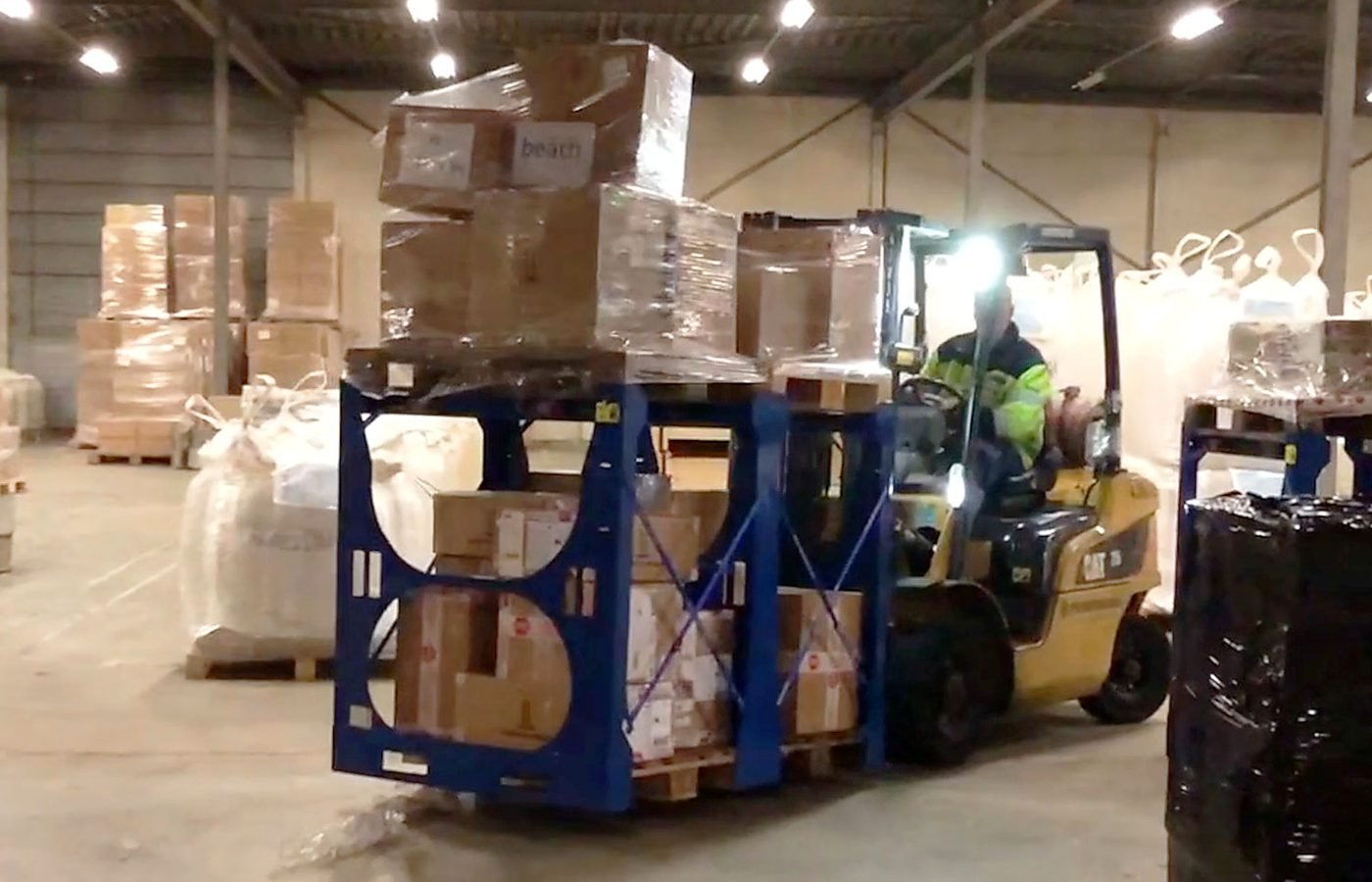

- 1. Okviri uz donju paletu – sa užih strana, viljuškarom ili paletarom
- 2. Poprečni nosač na željenoj visini – kod modela 4-AH-T moguće je 11 visina
- 3. Gornja paleta i zatezanje trake – traka ide dijagonalno i zateže se račnom
- 4. Treća i četvrta paleta (opciono) – dodatni nosači bez trake
Dvostruko, trostruko i četvorostruko slaganje

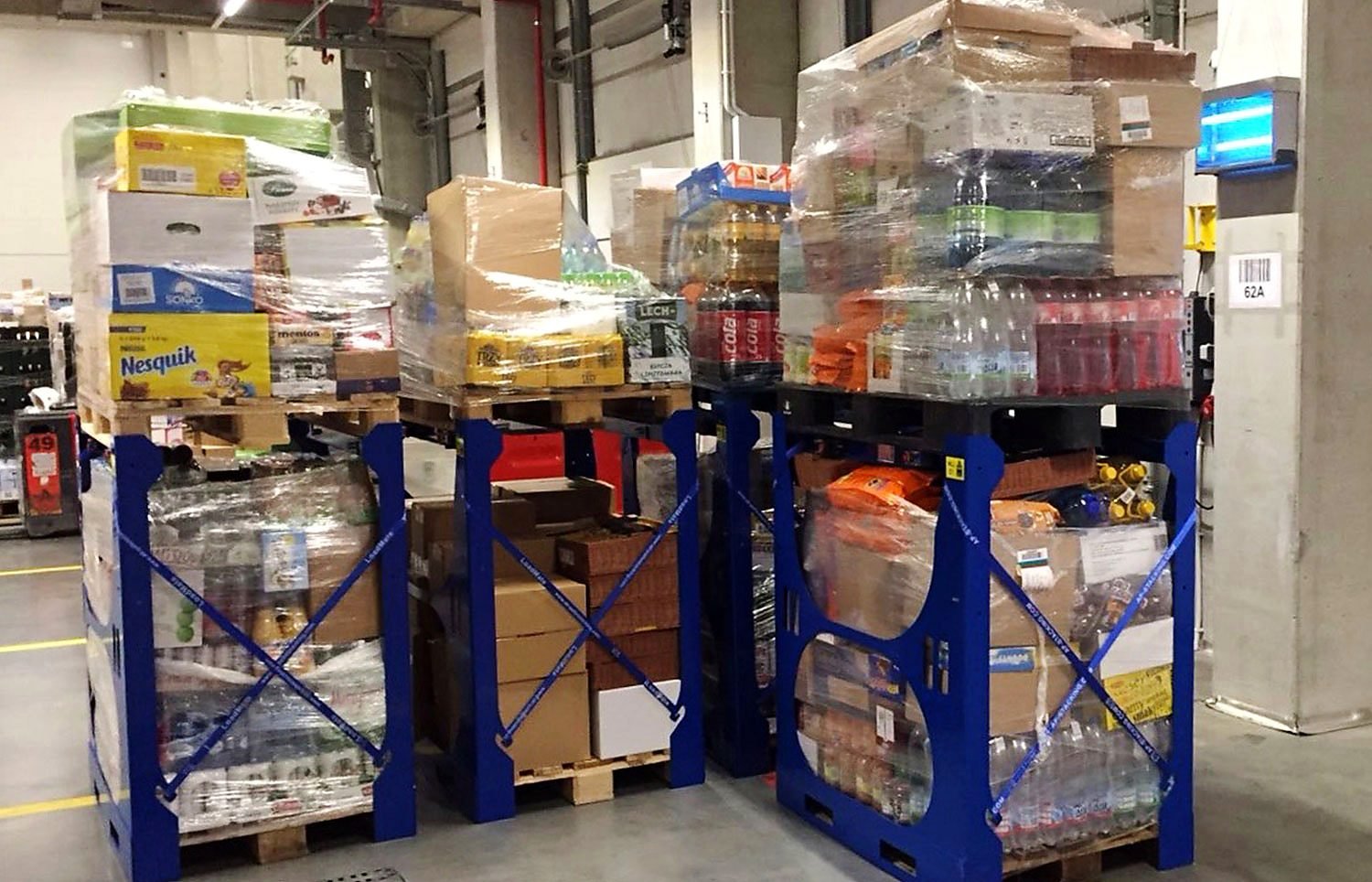

Dvostruko slaganje
Fiksna visina · modeli 2-DS i 4-AH-T.
Trostruko slaganje
Podesive visine · model 4-AH-T.
Četvorostruko slaganje
Podesive visine · model 4-AH-T.
Odgovara paletama
| Paleta | Dimenzije |
|---|---|
| Europaleta | 1200 × 800 mm |
| Standardna block paleta | 1200 × 1000 mm |
| Düsseldorf paleta | 800 × 600 mm |
| Dugačke palete | 1200 × do 2200 mm |

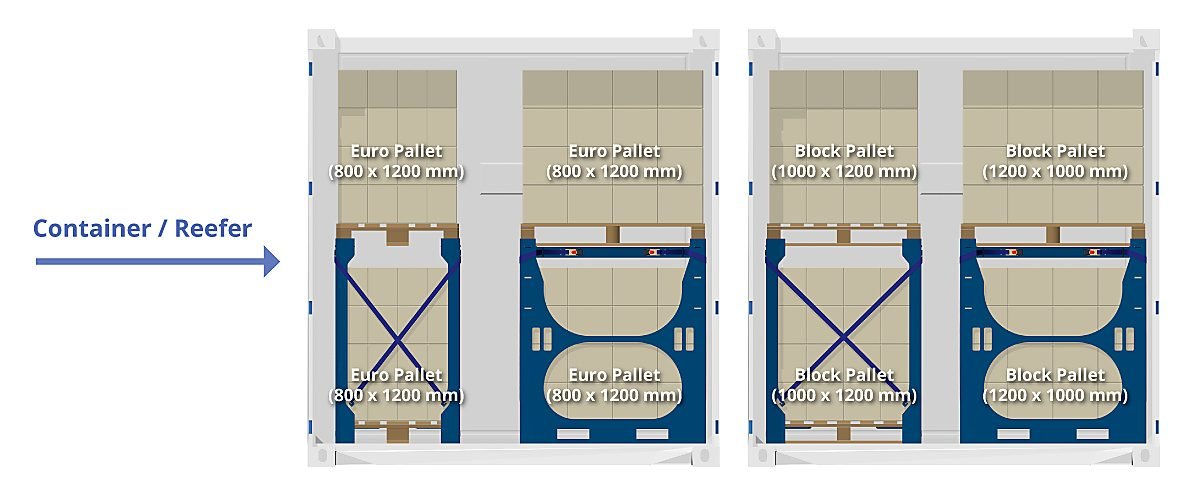

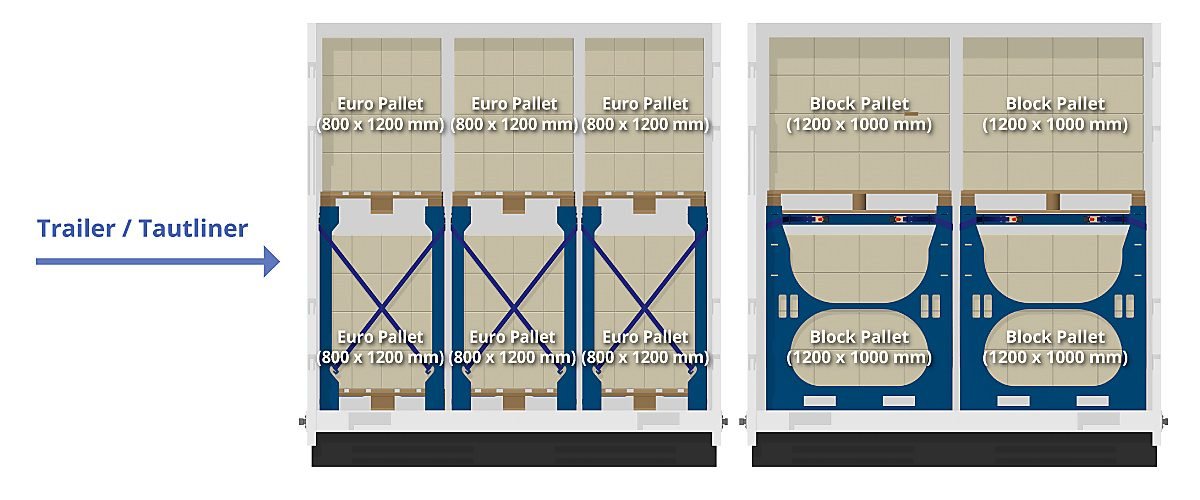

Raspored u šleperu i kontejneru: 3 europalete u širinu (800 × 1200 mm) ili 2 block palete u širinu (1000 × 1200 mm). Posebne dimenzije po zahtevu.
Raspored u šleperu i kontejneru
Dva osnovna modela. Izaberite visinu.
FlexMax-2-DS ima fiksnu visinu i služi za dvostruko slaganje. FlexMax-4-AH-T ima podesive nosače i omogućava dvostruko, trostruko i četvorostruko slaganje.
| Parametar | FlexMax-2-DS | FlexMax-4-AH-T 175 |
|---|---|---|
| Broj paleta | 2 (dvostruko slaganje) | do 4 (dvostruko, trostruko, četvorostruko) |
| Visina slaganja | fiksna · donja paleta do 1210 mm | podesiva · 11 pozicija · donja paleta do 161 cm |
| Dinamičko opterećenje | 700 kg | 700 kg |
| Okvir (Š × D × V) | 1220 × 310 × 1400 mm | 1215 × 310 × 1750 mm |
| Težina | okvir 14 kg · komplet 28 kg | okvir 12 kg · glavni nosač 4 kg · komplet 32 kg |
| Vraćanje praznih okvira | 14 okvira na jednoj paleti, 1220 × 1200 × 1900 mm · 226 kg | 12 okvira na jednoj paleti, 1220 × 1200 × 2160 mm · 222 kg |
Zajedničke karakteristike
| Parametar | Vrednost | Parametar | Vrednost |
|---|---|---|---|
| Materijal i boja | aluminijumska legura · plava RAL 5010 | Traka | poliester · 600 daN · 270 cm |
| Temperatura | −50 °C do +80 °C | Vek trajanja okvira | 20 godina |
| Površina na podu | Europaleta 1220 × 880 mm · Block 1220 × 1080 mm | Identifikacija | jedinstven broj · RFID opciono |
Ostale izvedbe na upit
| Model | Visina slaganja | Dinamičko opterećenje | Težina kompleta |
|---|---|---|---|
| FlexMax-2-DS-1000 | fiksna 1210 mm | 1000 kg | 32 kg |

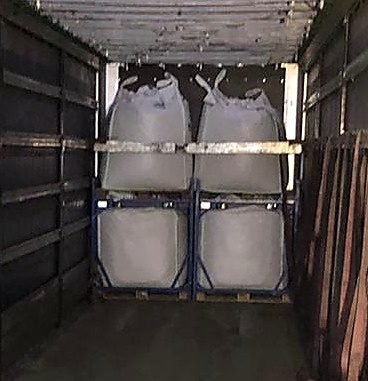

| FlexMax-2-BB (za big bag) | fiksna 1210 mm | 700 kg | 28 kg |
| FlexMax Regular (FM120) | fiksna 1210 mm | 600 kg | 34 kg |
| FlexMax-4-BB (za big bag) | 1000–1310 mm | 700 kg | 28 kg |
| FlexMax-4-AH-T-145 | 610–1310 mm | 700 kg | 31 kg |
Sve izvedbe mogu se prilagoditi drugim dimenzijama paleta. Podaci prema dokumentaciji proizvođača.
Testirano za put. Sertifikovano.
Sistem FlexMax-4-AH-T-175 prošao je simulaciju transporta u laboratoriji za ambalažu Fraunhofer instituta, sa gornjim teretom od 700 kg.
Simulacija 300 km vožnje
Oko 4 sata vožnje po standardu ASTM D4728. Bez oštećenja, samo manje vibracije na nosačima. PROŠAO.
Rukovanje i nagla kočenja
Prelazak neravnina, naglo kočenje unazad i pad sa 5 cm (DIN ISO 10531). Okviri stabilni, bez deformacija. PROŠAO.
Horizontalni udar
Usporenje 0,5 g i 0,8 g u dva smera. Bez prevrtanja, bez deformacije metala. PROŠAO.
1.475 kg
Nosači su ispitani sa 25% dodatne mase: ukupno 1.475 kg dinamički (600 kg na donjoj i 875 kg na gornjoj paleti).
CE deklaracija usaglašenosti
Arens Safety B.V. · EN 12077-2 · EN 1990. TÜV / CE konstrukcija prema podacima proizvođača, AP Stacking B.V.
Pet pravila koja treba poštovati
Najteža paleta dole
Svaka sledeća paleta mora biti iste težine ili lakša. Razmak između paleta držite što manjim.
Gornje do 700 kg
Ukupna težina 2., 3. i 4. palete zajedno ne sme preći 700 kg.
Ograničeno izbijanje
Teret sme da viri najviše 10 mm uz okvir, a bez okvira najviše 25 mm.
Ravna podloga
Slažite na ravnoj, čvrstoj površini, a pojedinačne palete učvrstite streč folijom ili trakom.
Ispravne palete
Koristite sertifikovane palete (EPAL). Teške jednokratne palete ne stavljajte gore.
Pregled pre upotrebe
Oštećenu traku zamenite pre upotrebe. Okvir sa pukotinom na zavaru povucite iz upotrebe. Uz sistem dobijate kriterijume za pregled i uputstvo za bezbednu upotrebu.

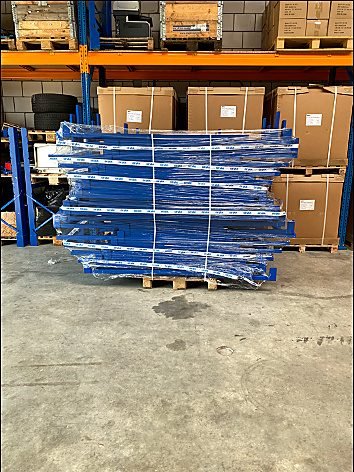

Vraćanje i skladištenje
Prazni okviri se slažu na jednu paletu i obezbeđuju ugrađenim trakama, pa su povratak i skladištenje jednostavni i zauzimaju malo prostora.

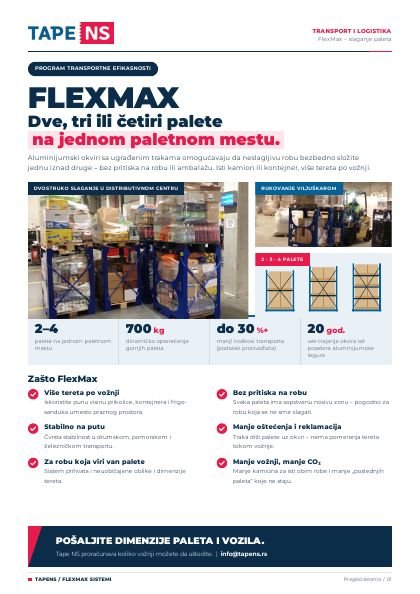

FlexMax – brošura
Princip rada, modeli, testovi i pravila slaganja na 4 strane.
FlexMax u radu
Kako se slažu dve, tri ili četiri palete na jednom paletnom mestu. Probu i proračun uštede dobijate od nas.
UpitZatražite ponudu
Recite nam šta pakujete i kako radite – javićemo se sa predlogom i ponudom.
